Sammanfattning
Moderna industrier med frekvensomriktare, LED-belysning och switch-lägen nätadaptrar skapar harmoniska störningar som kan orsaka allvarliga problem. Övertoner leder till överhettning, förkortad livslängd på utrustning och produktionsstörningar. Professionell THD-analys och harmonisk filtrering är avgörande för säker och effektiv drift i Norrbottens industrier.
Som specialist på elkvalitet och harmonisk filtrering i Luleå och Norrbotten ser ROKK Electro dagligen hur övertoner påverkar moderna industrianläggningar. Med ökande användning av frekvensomriktare och elektronisk utrustning blir problemet allt mer aktuellt.
Vad är övertoner och varför uppstår harmoniska störningar?
Övertoner, även kallade harmoniska frekvenser, är signaler med frekvenser som är heltalsmultiplar av grundfrekvensen (50 Hz i Sverige). Den tredje övertonen har således frekvensen 150 Hz, den femte 250 Hz, och så vidare.
I ett perfekt elektriskt system skulle bara grundfrekvensen finnas, men moderna elektroniska laster skapar icke-linjära strömförlopp som genererar harmoniska störningar. Särskilt problematiska är:
- Frekvensomriktare (VFD): Vanligaste källan i industrin
- Switchade nätadaptrar: I datorer och elektronisk utrustning
- LED-belysning: Allt vanligare i industriella miljöer
- UPS-system: Kritiska system som ironiskt nog kan skapa störningar
- Ljusbågsugnar: Stora förbrukare med varierande belastning
Hur harmoniska störningar sprider sig i elnätet
Övertoner är som "smuts" i det elektriska systemet som sprids via nätet och påverkar annan utrustning. Problem förstärks av:
- Långa kabeldragningar som fungerar som antenner
- Kondensatorbatterier som kan skapa resonanser
- Transformatorer som förstärker vissa frekvenser
- Parallella laster som adderar sina övertoner
Vanliga problem orsakade av övertoner
- Överhettning av transformatorer och kablar - Kan leda till brand
- Felaktiga mätaravläsningar - Energimätare som visar fel värden
- Störningar i styrsystem - PLC:er och automation som fungerar dåligt
- Förtida fel på kondensatorer - Drastiskt förkortad livslängd
- Flimmer i belysning - Påverkar arbetsmiljön negativt
Löst övertonsproblem i Norrbotten
- Projekt: Stor processindustri med frekvensomriktare
- Problem: THD på 18%, transformatoröverhettning
- Analys: 5:e och 7:e övertonen dominerade
- Lösning: Aktiva harmoniska filter 400A
- Resultat: THD reducerad till 3%, inga överhettningsproblem
THD-analys och mätning av harmoniska störningar
Professionell mätning av THD (Total Harmonic Distortion) är första steget för att lösa övertonsrelaterade problem. På ROKK Electro använder vi avancerad elkvalitetsanalys för att kartlägga störningarna.
Viktiga mätparametrar för harmonisk analys
Mätparametrar för övertonsanalys
- THD spänning: < 5% enligt SS-EN 50160
- THD ström: < 8% för industriella anläggningar
- Individuella övertoner: Kartläggs upp till 50:e ordningen
- Crest Factor: Indikerar toppiga strömförlopp
- K-faktor: Transformatorbelastning från övertoner
- TDD (Total Demand Distortion): Normerad THD-ström
ROKK Electros systematiska mätprocess
Vår systematiska approach säkerställer korrekt diagnos av harmoniska störningar:
- Kontinuerlig mätning: 7 dygns registrering för att fånga variationer
- Strategiska mätpunkter: Huvudingång, kritiska fördelningstavlor och vid problematiska laster
- Frekvensanalys: Identifiering av dominerande overtonsfrekvenser
- Belastningskorrelation: Kopplar störningar till specifika maskiner eller processer
- Trending: Följer utvecklingen över tid för att förutsäga framtida problem
Tekniska lösningar för harmonisk filtrering
Det finns flera tekniska metoder för att hantera övertoner, från enkla reaktorer till avancerade aktiva filter för harmonisk filtrering.

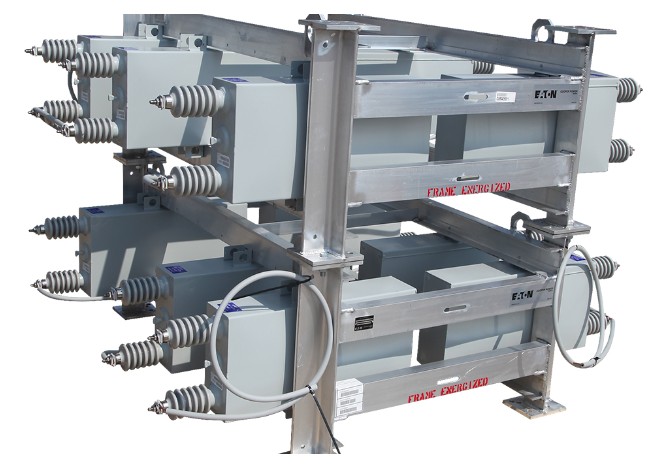

Passiva filterlösningar
Kostnadseffektiva för specifika applikationer:
- AC-reaktorer: Minskar den 5:e och 7:e övertonen med 30-40%
- DC-reaktorer: Installeras på DC-sidan av frekvensomriktare
- Sinusfilter: Eliminerar nästan alla övertoner på utgången
- dV/dt-filter: Skyddar motorer från spänningsspikar
Aktiva harmoniska filter
Den mest avancerade lösningen för komplex problematik av harmoniska störningar:
- Realtidskompensering av alla övertoner samtidigt
- Automatisk anpassning till förändrad belastning
- Kan även korrigera effektfaktor
- Övervakningsfunktioner och diagnostik
Jämförelse av filterlösningar
- AC-reaktorer: Låg kostnad, 30-40% THD-reduktion
- Passiva filter: Medel kostnad, specificerade frekvenser
- Aktiva filter: Hög kostnad, 95%+ reduktion alla övertoner
- 12-puls omriktare: Inbyggd lösning, 65-70% reduktion
Implementation och projektgenomförande
Framgångsrik harmonisk filtrering kräver noggrann planering och korrekt installation.
Planering och dimensionering
Baserat på THD-analys skapar vi en anpassad lösning:
- Val av filterstrategi baserat på dominerande frekvenser
- Placering av filter för maximal effektivitet
- Dimensionering för framtida utbyggnad
- Integrering med befintliga system
Installation och driftsättning
Professionell installation är kritisk för prestanda:
- Kortslutning av filter före aktivering
- Stegvis uppskalning för att undvika resonanser
- Verifiering genom kontrollmätningar
- Inställning av parametrar för optimal prestanda
ROKK Electros specialistkompetens
Med över 20 års erfarenhet av elkvalitetsprojekt i Norrbottens industrier har vi löst komplexa övertonsrelaterade problem i gruvor, stålverk och processindustrier. Vår lokala närvaro i Luleå säkerställer snabb service och support när ni behöver det som mest.
Förebyggande åtgärder och best practice
Förebyggande arbete med harmoniska störningar är ofta mer kostnadseffektivt än att lösa problem i efterhand.
Designriktlinjer för nya installationer
- Välj frekvensomriktare med inbyggda reaktorer
- Separera "smutsiga" och "rena" matningar
- Underdimensionera inte transformatorer
- Planera för filtermöjligheter från början
Löpande övervakning av THD
Regelbunden kontroll förhindrar stora problem:
- Årlig elkvalitetsanalys inklusive THD-mätning
- Kontinuerlig övervakning vid kritiska punkter
- Trendanalys för att förutsäga försämringar
- Snabb respons när gränsvärden överskrids
Ekonomiska aspekter och återbetalningstid
Investeringen i harmonisk filtrering betalar sig genom minskade driftstörningar och längre livslängd på utrustning.
Typiska kostnadsbesparingar
- Minskade energiförluster i kablar och transformatorer
- Längre livslängd på kondensatorer och annan utrustning
- Färre produktionsstörningar och stilleståndsproublem
- Bättre kvalitet på slutprodukten
- Undvikande av dyra haveriavbrott
Vanliga frågor om övertoner och harmoniska störningar
Vad är övertoner och varför är de skadliga?
Övertoner är harmoniska frekvenser som skapas av icke-linjära laster som frekvensomriktare och LED-belysning. De orsakar överhettning, förkortad livslängd på utrustning och produktionsstörningar genom att förvränga den rena 50 Hz sinusvågen.
Vad är THD och vilka gränsvärden gäller?
THD (Total Harmonic Distortion) mäter den totala nivån av harmoniska störningar. Gränsvärden är typiskt < 5% för spänning och < 8% för ström enligt internationella standarder. Högre värden kan orsaka allvarliga driftsproblem.
Vilka filterlösningar finns för harmoniska störningar?
Huvudalternativen är AC-reaktorer (30-40% reduktion), passiva filter för specifika frekvenser, och aktiva harmoniska filter som kan eliminera 95%+ av alla övertoner samtidigt med automatisk anpassning.
Kan övertoner orsaka brandrisker?
Ja, höga nivåer av övertoner orsakar överhettning i transformatorer, kablar och annan utrustning. Detta kan leda till isolationssvikt och i värsta fall brand. Därför är professionell THD-analys och filtrering kritisk för säkerheten.
Hur länge tar det att lösa overtonsproublem?
Efter initial THD-analys (1-2 veckor) kan lämplig filterlösning vanligtvis installeras inom 4-8 veckor. Aktiva filter kräver mer tid för konfiguration medan passiva lösningar kan implementeras snabbare.
Framtida trender inom harmonisk filtrering
Tekniken för harmonisk filtrering utvecklas ständigt med nya innovationer:
Smart filtrering och IoT-integration
- Fjärrövervakning: Kontinuerlig THD-mätning via molntjänster
- Prediktiv analys: AI-baserad förutsägelse av störningsproblem
- Automatisk anpassning: Självinställande filter som optimerar sig kontinuerligt
- Integrerad energihantering: Kombinerad effektfaktor- och övertonskorrigering
Slutsats - Proaktiv hantering av elkvalitet
Övertoner är en oundviklig del av moderna industriella miljöer, men med rätt kunskap och utrustning kan problemen elimineras. Tidig identifiering genom THD-analys och professionell harmonisk filtrering förhindrar dyra driftstörningar och säkerställer en stabil produktion.
På ROKK Electro kombinerar vi djup teknisk expertis med praktisk erfarenhet från hundratals projekt i Norrbottens industrilandskap. Vi hjälper er att identifiera problem genom professionell elkvalitetsanalys, implementera lämpliga filterlösningar och säkerställa långsiktig elkvalitet.
Som erfaren specialist inom harmoniska störningar förstår vi industrins specifika behov i Luleå och omgivande regioner. Våra lösningar är anpassade för att fungera optimalt under Norrbottens klimatförhållanden och de höga krav som ställs på modern processindustri.
