Sammanfattning
Många industrianläggningar belastas ekonomiskt av höga avgifter för reaktiv effekt. Det är en strömstyrka som krävs för att bygga upp magnetfält i motorer och transformatorer, men som inte utför något reellt arbete. Genom att kompensering av effektfaktor ($\cos\phi$) lokalt med kondensatorbatterier kan ni minska energikostnaderna avsevärt och avlasta transformatorerna i Norrbotten.
Sörre induktiva laster, som fläktar, pumpar och krossar, drar ner anläggningens effektfaktor. När effektfaktorn sjunker tvingas nätbolagen transportera mer ström genom sina kablar för att ge er samma mängd aktiv effekt. Detta regleras på elnätsfakturan som en avgift för reaktivt uttag – en kostnad som går att bygga bort helt lokalt i Luleå och regionen.
Vad är effektfaktor och varför uppstår onödiga avgifter?
Effektfaktorn är måttet på hur effektivt er industrianläggning använder den el som levereras från nätet. En perfekt effektfaktor på 1,0 innebär att all el omvandlas till nyttig arbetseffekt, medan en låg effektfaktor betyder att en stor del av elen går åt till reaktiv effekt.
I praktiken har de flesta okompenserade anläggningar en effektfaktor mellan 0,6 och 0,9, vilket medför extra avgifter från nätbolagen samt ökade spänningsfall i systemen.
Exempel på besparingspotential i Norrbotten
Industrianläggning med:
- Årlig elförbrukning: 2 000 MWh
- Nuvarande effektfaktor: 0,75
- Genomsnittlig elkostnad: 1,20 kr/kWh
Efter lokal kompensering till effektfaktor 0,95:
Möjlig besparing genom slopade effekttariffer och nätavgifter: 300 000 – 450 000 kr årligen

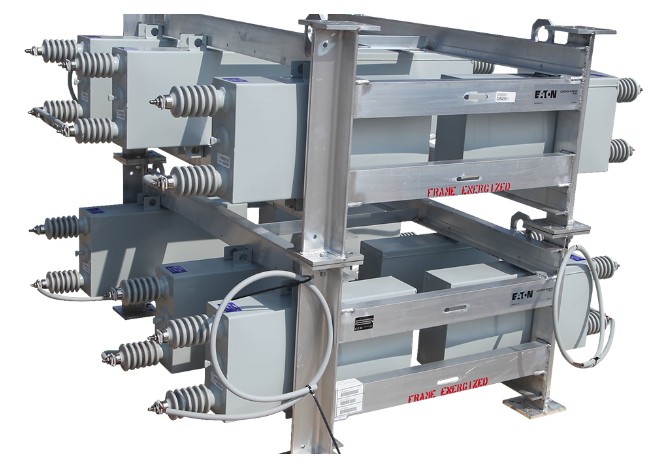

Kondensatorbatterier — Den tekniska lösningen
Principen bygger på att installera kondensatorbatterier som levererar den reaktiva effekten lokalt, vilket minskar behovet av reaktiv kraft från det externa nätet. De kan monteras på olika nivåer i anläggningen:
- Central kompensering: Ett större, samlat stegvis batteri installerat vid huvudfördelningen.
- Gruppkompensering: Mindre batteristeg monterade vid specifika maskingrupper.
- Individuell kompensering: Kondensatorer anslutna direkt på enskilda, stora motorer.
Jämförelse av kompenseringssystem
- Fast kompensering: Konstant lastprofil, lägre installationskostnad
- Automatisk kompensering: Varierande last, mikroprocessorstyrda steg för optimal cos φ
- Avstämda system (Filterspärrade): Förhindrar resonans i nät med harmoniska störningar
Implementering i regionen
- Projekt: Processindustri med varierande motorbelastningar.
- Utmaning: Låg effektfaktor (0,68) orsakade höga reaktiva tariffer.
- Lösning: Installation av automatiska kondensatorbatterier på 800 kVAr.
- Resultat: Effektfaktorn stabiliserad på 0,96, återbetalningstid på 14 månader.
Viktigt vid dimensionering: Övertoner och resonans
Om er anläggning använder mycket frekvensomriktare eller tyristorstyrningar finns det rikligt med harmoniska störningar i nätet. Att installera vanliga kondensatorer i en sådan miljö kan leda till resonans, vilket förstör utrustningen. ROKK Grid utför därför alltid en grundlig övertonsanalys i samband med mätningen för att säkerställa driftsäkerheten.
Vår systematiska approach
- Mätning och nätanalys: Kontinuerlig loggning av elkvaliteten över tid.
- Systemdesign: Skräddarsydd dimensionering baserat på er unika lastprofil.
- Montage och driftsättning: Installation utförd med minimal påverkan på pågående produktion.
- Service och underhåll: Årliga kapacitetskontroller för att säkra komponenternas livslängd.
Vanliga frågor om effektfaktorkompensering
Vad är skillnaden mellan aktiv och reaktiv effekt?
Aktiv effekt (kW) är den kraft som utför det faktiska arbetet i maskinen, till exempel rotation eller uppvärmning. Reaktiv effekt (kVAr) utför inget arbete utan krävs för att bygga upp de magnetfält som induktiva apparater behöver för att fungera.
Vilken återbetalningstid är normal för en installation?
För anläggningar med stora reaktiva uttag och höga tariffer ligger återbetalningstiden normalt på mellan 1 och 3 år.
