Sammanfattning
Att göra ombyggnader eller nya maskin- och elinstallationer i befintliga industrimiljöer kräver exakta underlag. Traditionell mätning tar tid och missar lätt dolda hinder. Med markbaserad 3D-laserskanning samlar vi in millimeterprecis data över hela anläggningen på kort tid, vilket ger ett tillförlitligt underlag direkt i CAD-miljön för industriprojekt i Luleå och omgivande region.
När komplexa el- och automationssystem ska integreras i befintliga fabriker, ställverk eller processhallar i Norrbotten, är bristfälliga relationsritningar ett återkommande problem. ROKK Grid AB använder 3D-laserskanning för och punktmolnsmätteknik för att eliminera gissningsleken och skapa exakta digitala representationer av verkligheten.

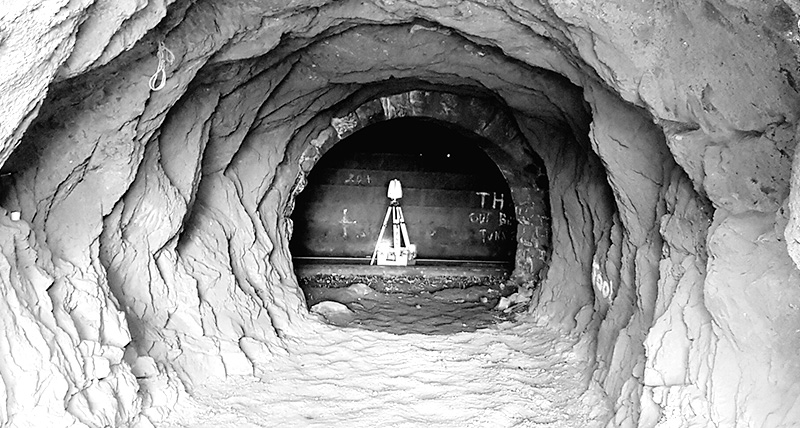

Vad är 3D-laserscanning för industrianläggningar?
Tekniken bygger på en beröringsfri mätteknik där en skanner skickar ut miljontals laserpulser per sekund. Genom att mäta reflektionstiden och vinkeln för varje puls registreras exakta tredimensionella koordinater för alla synliga ytor i rummet.
Resultatet blir ett tätt, geometriskt punktmoln. Genom att flytta skannern och mätta från flera strategiska positioner knyts datan samman till en komplett, måttsäker 3D-modell av hela anläggningen – inklusive balkar, rörbryggor, kabelstegar och befintlig utrustning för vidare BIM-dokumentation.
Fördelar med professionell 3D-skanning
Traditionella mätmetoder med måttband och handritningar är tidskrävande och ofta ofullständiga. Industriell laserscanning löser dessa problem genom att:
- Fånga hela geometrin på en gång: Inga rör, balkar eller fysiska hinder glöms bort.
- Millimeterprecision: Exakta och pålitliga mått för direkt installationsplanering.
- Säker datainsamling: Mättekniker behöver inte vistas i omedelbara riskzoner.
- Permanent digital dokumentation: Enkel delning och arkivering inför framtida projektet.
- Snabb process på sajt: Datainsamling sker på få dagar istället för veckor.
Konkreta fördelar för projekt i Norrbotten
- Kortare planeringstid — Konstruktörer får färdigt underlag på dagar istället för veckor.
- Minimerade mätfel — Eliminerar akuta och kostsamma omarbetningar ute i fält.
- Ökad personsäkerhet — Mindre exponeringstid i tuffa industrimiljöer för mätpersonalen.
- Tydlig kommunikation — Visuella punktmolnsmodeller som alla projektparter förstår.
Integration med designtjänster och elkvalitet
Hos ROKK Grid ser vi inte mätteknik som en isolerad tjänst. När vi hjälper industrier med effektfaktorkompensering eller installation av aktiva harmoniska filter krävs det fysiskt utrymme. Genom att skanna utrymmet i förväg kan vi rita in kapslingar, skenbryggor och anslutningar med exakt passform långt innan installationsgruppen åker ut till sajten.
Fallstudie: Processindustri i regionen
- Projekt: Modernisering av eldistribution och ställverk i äldre processhall.
- Utmaning: Exakt dokumentation av trånga utrymmen under pågående drift.
- Lösning: Markbaserad 3D-laserscanning utförd under två arbetsdagar.
- Resultat: Fullständigt underlag levererat till CAD-konstruktörerna, 0% omarbetning vid montage.
Tekniska specifikationer för industriskanning
- Systemprecision: ±1–2 mm vid normala industridistanser
- Räckvidd per uppställning: Upp till 350 meter
- Datakapacitet: Ca 1 miljon punkter per sekund
- Miljöförhållanden: Anpassad för tuffa miljöer (-20°C till +50°C)
- Filformat: Kompatibel med AutoCAD, BIM, Revit och Navisworks
Vanliga frågor om industriell 3D-skanning
Vad kostar 3D-skanning av industrianläggningar?
Kostnaden beror på projektets omfattning, miljöförhållanden och hur komplex geometrin är. Ett projekt blir i regel betydligt billigare än traditionell mätning om man räknar in sparade timmar i projekteringen och minskade felmontage ute på sajten.
Hur lång tid tar datainsamlingen?
Själva fältarbetet för en normalstor industrihall tar vanligtvis 1–3 dagar. Bearbetning, registrering och export av punktmolnsdatan tar därefter runt 1–2 veckor beroende på önskat slutformat.
Kan skanning utföras i tuffa miljöer?
Ja, vår utrustning och personal är certifierade och anpassade för att hantera krävande förhållanden med damm, fukt och temperaturväxlingar, vilket är vanligt i Norrbottens gruv- och stålindustrier.
Behöver ni säkra underlag för en ombyggnad?
Kontakta ROKK Grids specialister för att diskutera hur vi kan mäta upp er anläggning och leverera färdiga punktmoln eller CAD-modeller.
Diskutera 3D-skanning
